РАСТОЈАНИЕ МЕЃУ ПРОФИЛИТЕ
Растојанието меѓу профилите на потконструкцијата не смее да биде преголемо (да се погледне официјалната Knauf техничка документација, а особено да се обрне внимание на техничкиот лист D61)

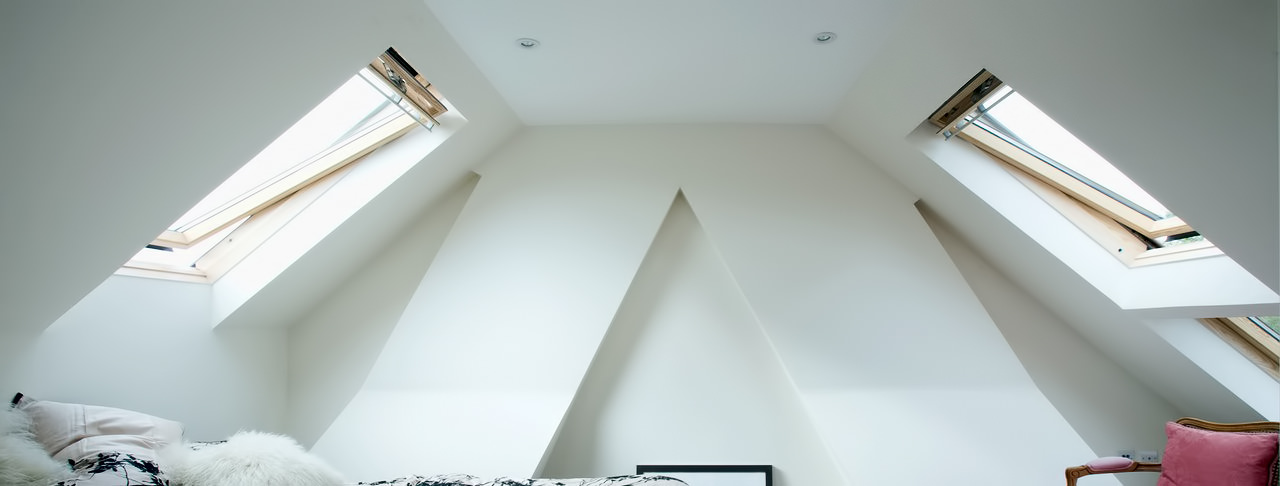

За изработка на внатрешни облоги на покривна косина, по правило, користиме огноотпорни кнауф плочи со дебелина 12,5/15/18/25 mm или гипс-влакнести Vidiwall плочи во комбинација со слој од изолациски материјал.
Дебелината на изолацијата зависи од пропишаниот фактор за дозволените топлотни загуби, што е утврдено со посебни правилници. Плочите од кнауф се зацврстуваат за металната потконструкција која се изработува од типски Knauf CD профили.
Поминете со глувчето преку бројот на позицијата за да го видите деталниот опис
1
2
3
4
1
Директните држачи (или сидрени прицврстувачи со должина од 17 или 27 cm) се прицврстуваат со шрафови TN 35 или со други погодни шрафови на носечките греди на покривната косина. Растојанието на гредите не смее да биде поголемо од 100 cm.
2
Потконструкцијата од CD профил се прицврстува за директните држачи со шрафови за лим LN 9,5 mm или за сидрените прицврстувачи со едноставно вметнување. Пред монтажа на плочите, вишокот директни држачи се виткаат на страна. CD профилите меѓусебно не смеат да бидат на поголема оддалеченост од 40 cm.
3
Плочите од гипс секогаш се монтираат во насока кон поставените CD профили. Сите сечени споеви на плочи мора да лежат на профилите. За зацврстување се користат шрафови TN 25 на меѓусебно растојание од 17 cm. Ако, поради заштита од пожар, е потребен друг слој на плочи, за вториот слој од облогата треба да се користат шрафови TN 35/TN 55.
4
Ѕидната облога се изработува од ѕидни CW и UW профили кои се поставуваат на растојание од 625 mm.
